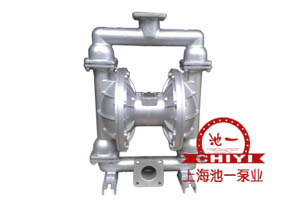

首页 > 产品大全 > 隔膜泵选型 > QBY-65气动隔膜泵

产品概述:
QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生 产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm( 1 1/2")、¢50mm(2")、¢65mm( 2 1/2")、¢80mm(3")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。

QBY气动隔膜泵工作原理:
在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

QBY-65气动隔膜泵技术参数
流量:0-16m3/h;
扬程:0-50m;
温度:-15-+120℃;
压力:0.4-0.7MPa;
自吸高度:7m。

隔膜泵性能参数

型号 流量
(m3/h)
扬程
(m)
出口压力
(kgf/cm2)
吸程
(m)
最大允 许能

(mm)
最大供气 压力
(kbf/cm2)
最大供气 消耗量
(m3/min)
材料
铝合金 不锈钢 铸造铁 增强聚丙烯
QBY-10 0~0.8 0~50 6 5 1 7 0.3
QBY-15 0~1 0~50 6 5 1 7 0.3
QBY-25 0~2.4 0~50 6 7 2.5 7 0.6
QBY-40 0~8 0~50 6 7 4.5 7 0.6
QBY-50 0~12 0~50 6 7 8 7 0.9 /
QBY-65 0~16 0~50 6 7 8 7 0.9 /
QBY-80 0~24 0~50 6 7 10 7 1.5 /
QBY-100 0~30 0~50 6 7 10 7 1.5 /

注:★-有     ∕-无



几种隔膜材料特性

隔膜品种 介质种类 丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×




气动隔膜泵应用实例

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。
9.此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
