一,2X-15型真空泵产品概述:

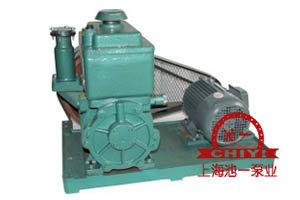

2X-15双级旋片式真空泵上海池一推荐产品,该款真空泵抽气速率15L/S,真空度可以达到6*10-2Pa,电机功率有1.5KW和2.2KW两种可选。

2X-15双级旋片式真空泵产品可供冶金、化工、轻工、石油、医疗、制药、印染、电器、电真空、半导体、食品、原子能、纺织等科研机关、大专院校、工矿企业作科研和生产与教学之用。整个泵的工作都是与真空油联系在一起的,所以它不适用于抽除含氧过高的、有毒的、有爆炸性的浸蚀黑色金属的和对真空油起化学作用的各种气体,也不可做为压缩机和输送泵使使用。

二,2x-15真空泵性能参数:
型号
抽气速率(L/S) 关气镇 电机功率(KW) 工作温度(摄氏度) 进气口径(mm) 重量 冷却方式
极限真空Pa (kg)
 2X-4 4 6×10 -2  0.55 <75 25 66 自然冷
 2X-8C 8 6×10 -2 1.1 40 80 自然冷
 2X-8 8 6×10 -2 1.1 40 165 自然冷
 2X-15 15 6×10 -2 2.2 40 190 自然冷
 2X-30 30 6×10 -2 3 65 230 水冷
 2X-70 70 6×10 -2 5.5 80 338 水冷

三,工作原理:

图(1)是2X型旋片式真空泵的工作原理图,转子3及7与高真空室外1及低真空室6相切,转子3及7沿箭头方向旋转,带动转子槽内滑动的转片旋转,由于弹簧9及离心力的作用, 转片外端紧贴高低真空室的内表面滑动,把转子与高低真空室所形成的月洼形空间从进气嘴2到排气阀门5和从过气管4到排气阀门10之间分隔开来,形成二或三个容积,并且周期性的大小变化,当在图示旋片式真空泵位置继续旋转时A及C容积逐渐增大,被抽容积气体没进气嘴进入泵内,同时B及D容积逐渐减少,压力升高,随后冲开排气阀门5及10,将气体排出真空室外,气体经过油面而排于大气之中,因为油是淹住排气门的,故能防止气体返回真空室。当抽气压强较高时,高低真空室的阀门都排气,相当于单级泵,当真空度较高时,全部气体进入真空室,再由排气阀门10排出,此时二级串联即进入双级泵工作。

   如被抽除的气体中含有较高的蒸汽气体时,在气体受到压缩而其蒸汽的分压强超过此蒸汽在泵内温度下的饱和压强时,此时蒸气被压缩成为液体,旋片式真空泵无法排出,而混在真空油内,使泵的性能大大降低。如果掺入适量的空气,使蒸汽在受到压缩时,其分压强也低于泵温的饱和压强,则蒸汽在变成液体前就能被排出泵外去,故本系列2X-4以上的旋片式真空泵都装有能放入一定量气体的掺气阀11见图(1)。



2X型旋片式真空泵原理图
图(1):2X型旋片式真空泵原理图
1 高真空室外 2 进气嘴 3 转子 4 过气管 5 排气阀门
6 低真空室 7 转子 8 刮片 9 弹簧 10 排气阀门






四,使用注意事项:

1,保持皮带式旋片真空泵的清洁,防止杂物进入泵内。
2,检查油位,发现油位不足时,应立即补充,保持油位在油标镜面的1/2即可。
3,启动后,注意观察是否有漏液现象,并注意是否有异常声响,且密切关注电机的发热情况等,发现问题及时报修处理。
4,泵进气口连续敞通大气运转,不得超过三分钟。
5,本泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
6,本泵不得作压缩泵或输送泵用。
7,泵的工作环境:温度5℃-40℃范围内,相对温度不大于90%,进气口压强小于1333Pa的条件下允许长期连续运转。
8,根据自身使用环境,适时检查真空泵油情况,如发现泵油变稀、变白、变黑等异常,需及时更换真空泵油。正常的真空泵油颜色为金黄色。
9、油中不可混入柴油、汽油等其它饱和蒸汽压较大的油类,以免降低极限真空。拆洗泵内零件时,一般用纱布擦拭即可,当必须清洗时,可用汽油擦洗,但必须烘干后方可装配。
10、如果2X型真空泵长期搁置不用,应将油放尽并清洗泵,然后注入新油.


本产品使用的真空泵油为1#高速真空泵油(100#真空油)。
